螺旋輸送泵

現場視頻

螺旋輸送泵輸送糧食

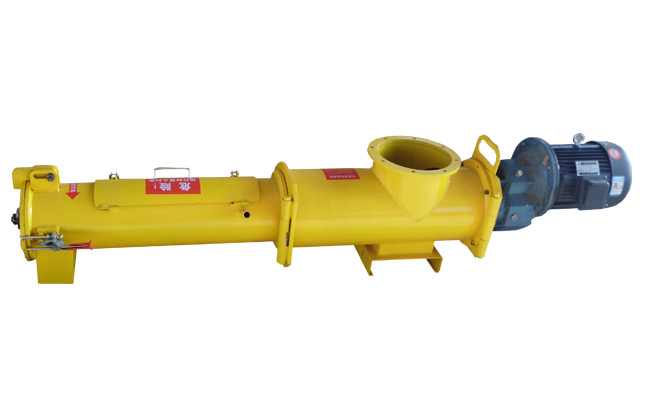

混凝土螺旋輸送泵輸送混凝土

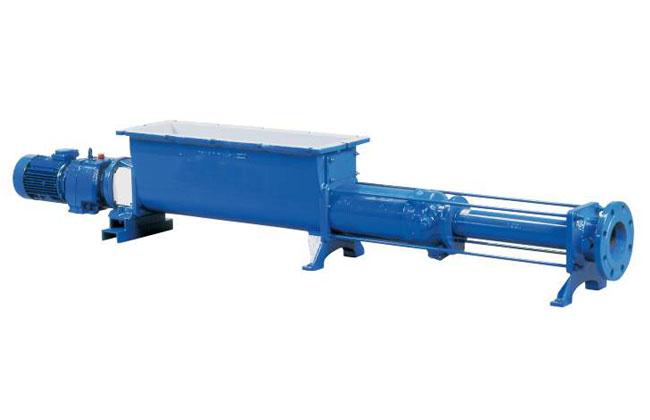

產品概述

螺旋輸送泵又稱螺旋供料器，是一種不同于普通螺旋輸送機，主要是用于機械式氣力輸送系統，適用于粉塵顆粒（如：煤粉）介質的輸送傳遞，螺旋輸送泵有兩個作用： 一是作為加料機， 二是利用高壓力，在封閉的圓形截面的殼體內通過螺旋葉片旋轉進行連續推送物料。

螺旋輸送泵適用于水平輸送、傾斜輸送和垂直輸送，它通過螺旋葉片將物料沿著螺旋管道輸送到目的地。螺旋輸送泵通常用于水泥、化肥、食品、化工原料等顆粒狀、粉狀或粘稠物料的輸送。螺旋輸送泵的設計和選型應根據物料性質、輸送距離、輸送量等因素進行合理選擇，以確保輸送效果和運行穩定性。

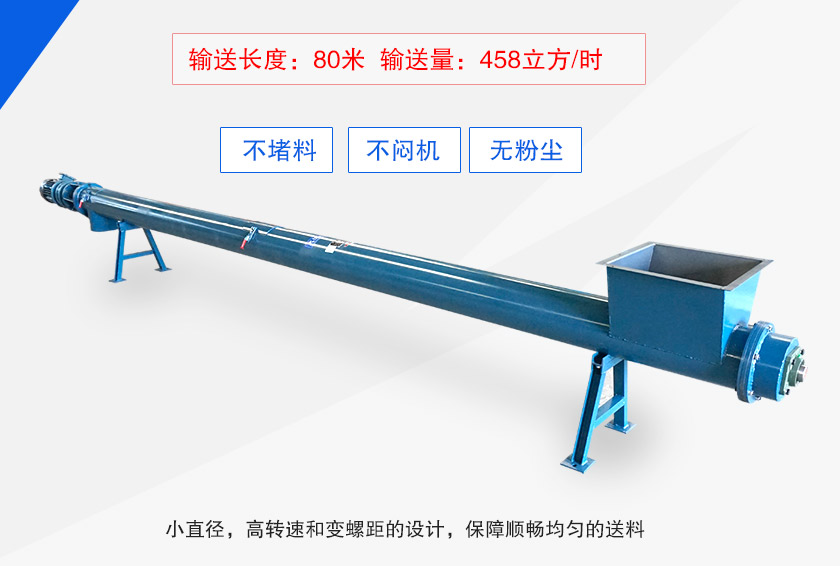

突出優勢

螺旋輸送泵以其快速、簡單、穩定的特點，成為許多工業生產中不可或缺的重要設備，為物料輸送提供了可靠的解決方案，以下是螺旋輸送泵的主要優勢特點：

進口加厚螺旋

厚度在6~8mm左右，也可以根據物料的耐磨程度來加厚

剛性好

螺旋輸送泵采用優質鋼管鑄造，整體剛性好

輸送量大

單機輸送長達80m，每小時輸送量在458m3/h

不易堵料

雙節距葉片，降低物料輸送中被壓縮的程度，減少堵料

密封性好

吊軸承采用滑動軸承設有防塵密封裝置，密封效果好

安全可靠

外殼管連接處設有防滲水裝置，工藝孔經過精心設計，避免因雨水滲入引起管內水泥結塊而造成堵料，悶機事故的發生

多種輸送形式

水平與大傾角均可連續輸送，可與配套設備聯結固定，無需地基基礎，充分利用空間

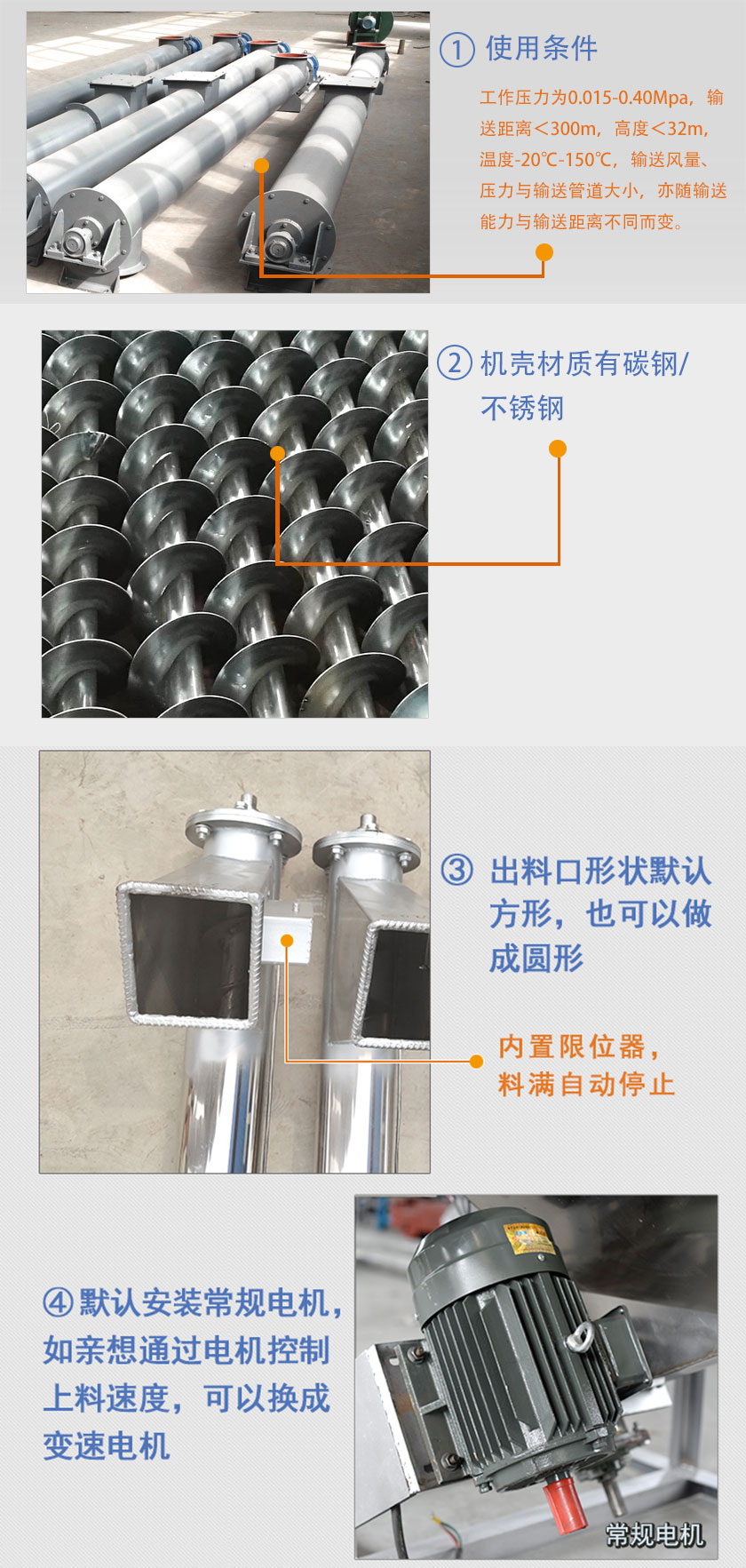

細節與結構

螺旋輸送泵的結構設計可以根據具體的應用需求和物料特性進行調整和優化，以實現最佳的輸送效果和穩定性。以下是螺旋輸送泵的組成結構：

1、螺旋葉片：螺旋葉片是螺旋輸送泵的核心部件，通常固定在螺旋軸上。螺旋葉片的設計和排列方式影響著物料的輸送效率和均勻性。

2、螺旋管道：螺旋葉片位于螺旋管道內部，螺旋管道負責容納和傳輸物料。螺旋管道通常呈螺旋狀，形成連續的輸送通道。

3、進料口和出料口：進料口用于將物料投入螺旋輸送泵，出料口用于物料的排出。進料口和出料口的設計影響著物料的輸送效率和均勻性。

4、驅動裝置：驅動裝置通常由電動機、減速器等組成，提供動力以驅動螺旋葉片旋轉，實現物料的輸送。

5、支撐架：支撐架用于支撐螺旋輸送泵的主體結構，保證設備的穩定運行。

6、軸承和密封裝置：軸承和密封裝置用于支撐螺旋軸的旋轉運動，并防止物料泄漏。

工作原理

螺旋輸送泵采用螺旋葉片的旋轉運動，通過螺旋葉片與泵體之間的間隙形成連續的密封腔，實現物料的輸送。當螺旋葉片旋轉時，物料被推入密封腔中，隨著螺旋葉片的旋轉，物料被推送到泵體的出口。螺旋輸送泵的工作原理類似于螺旋輸送機，但其具有較高的壓力能力和更強的密封性能。

技術參數

型號	輸送角度	輸送距離	大輸送量(t/h)	配套動力
LS-4	0-45°	4	10	5.5
LS-6	0-45°	6	10	7.5
LS-8	0-45°	8	10	11
LS-12	0-45°	11.5	10	15
LS-6	0-45°	6	15	11
LS-8	0-45°	8	15	15
LS-12	0-45°	11.5	15	18.5

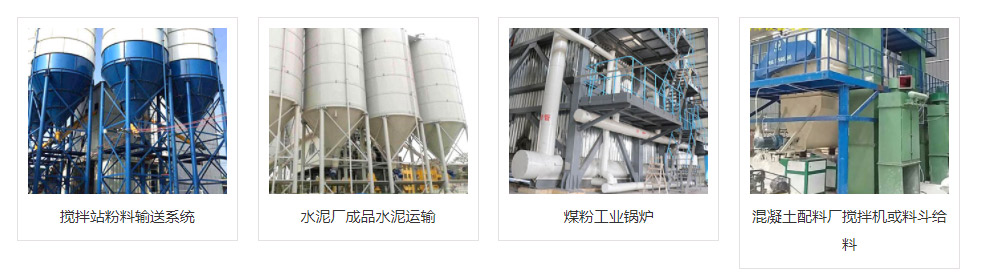

行業應用

廣泛應用于各行業，如建材、化工、工業、煤礦炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如粉煤灰、石灰、水泥、飼料、肥料、砂漿、糧食、面粉等，物料溫小于200℃。

1、糧食加工行業：常用于輸送谷物、面粉、飼料等物料，可以實現從儲存?zhèn)}庫到生產線的輸送。

2、化工工業：應用于輸送化工原料、顆粒狀物料、粉末等，如水泥、石灰、化肥等。

3、建筑材料行業：用于輸送建筑材料，如混凝土、砂子、礫石等，常見于混凝土攪拌站、砂石分選廠等場合。

4、食品加工行業：常用于輸送食品原料、粉末、顆粒狀物料，如面粉、糖粉、谷物等

5、礦山和冶金工業：常用于輸送礦石、煤礦、礦渣等物料，有助于提高生產效率。

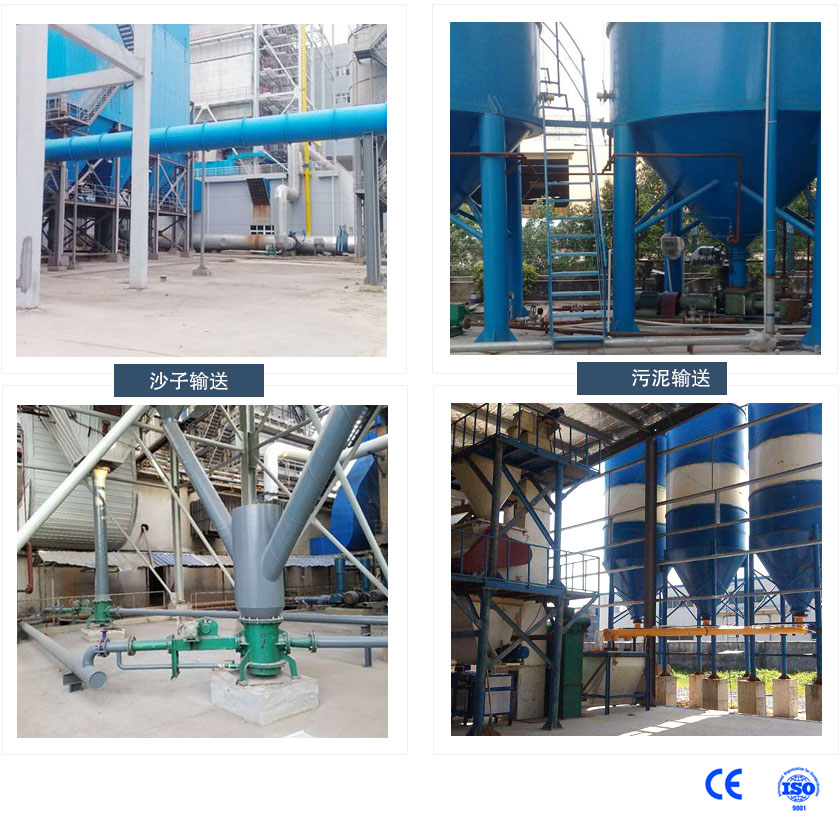

客戶案例

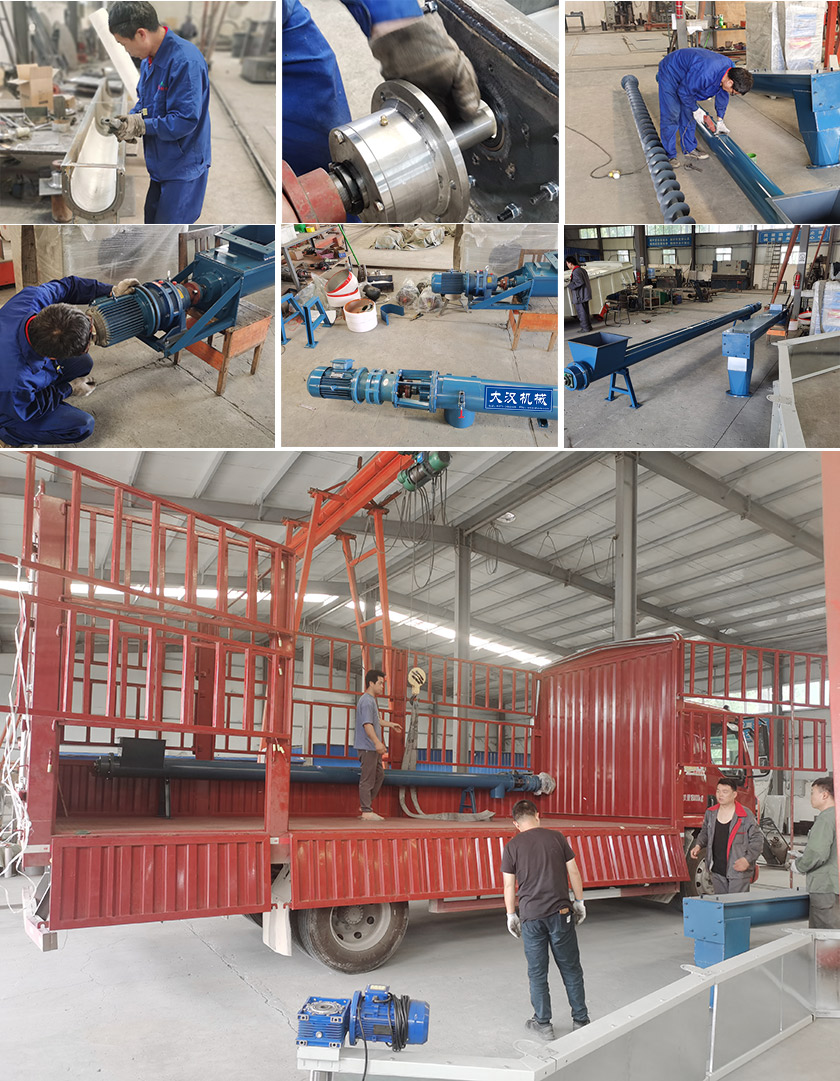

關于我們

大漢螺旋輸送泵采用壓送式氣力輸送，每小時輸送量為458立方/時，輸送泵長度有：40~70米，我們提供30天價保，30天質量問題包退，365天免費維護，可以攜帶物料免費試機。有碳鋼和不銹鋼兩種材質可以選擇，價格一般在3000~43000元之間，我們支持定制服務，如果任何需求都可以聯系我們，我們可以結合您的需求提供定制服務，保證7天發貨，售后跟蹤！
