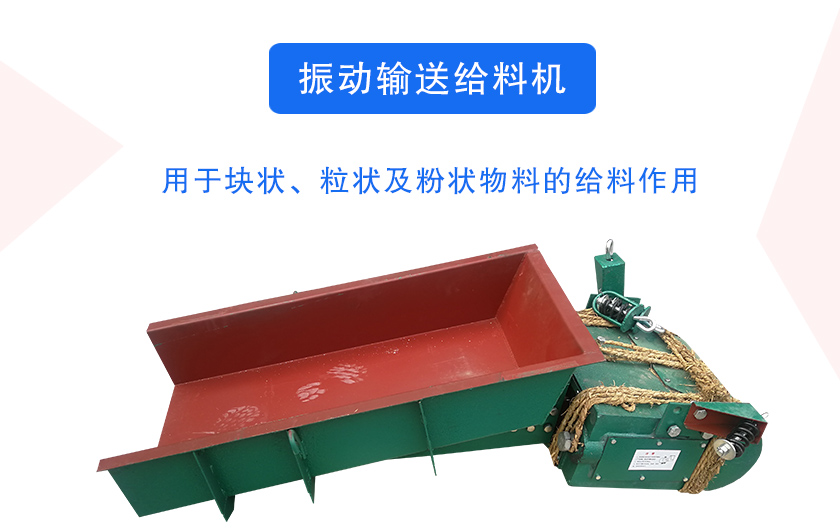

振動輸送給料機

振動輸送給料機簡稱振動給料機，振動喂料機，主要用于塊狀、粒狀及粉狀物料的給料作用，在砂石生產線中可為破碎機械連續均勻地喂料，并對物料進行粗篩分。采用振動電機自同步原理，工作穩定，啟動迅速。

行業應用

振動輸送給料機可用于自動配料、定量包裝、自動控制的工藝流程中，可實現流水作用自動化，廣泛應用在礦山、冶金、煤炭、火電、玻璃、建材、輕工、化工、糧食等行業中，常與振動輸送機、振動篩‘帶式輸送機、斗式提升機、破碎機等配套使用。

現場視頻

振動輸送給料機視頻

突出優勢

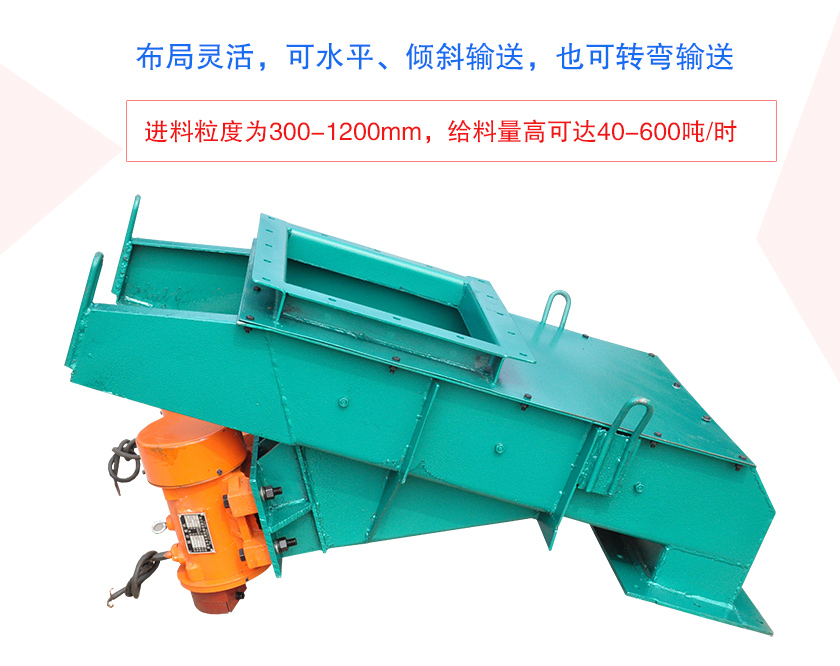

1、進料粒度為300-1200mm，給料量高可達40-600噸/時。

2、可以瞬時改變和啟閉料流，給料量有較高的精度。

3、物料按拋物線軌跡連續向前跳躍運動，給料槽磨損較小。

4、可采用封閉式結構，能有效防止物料外溢或避免對周?chē)a(chǎn)生污染。

結構與細節

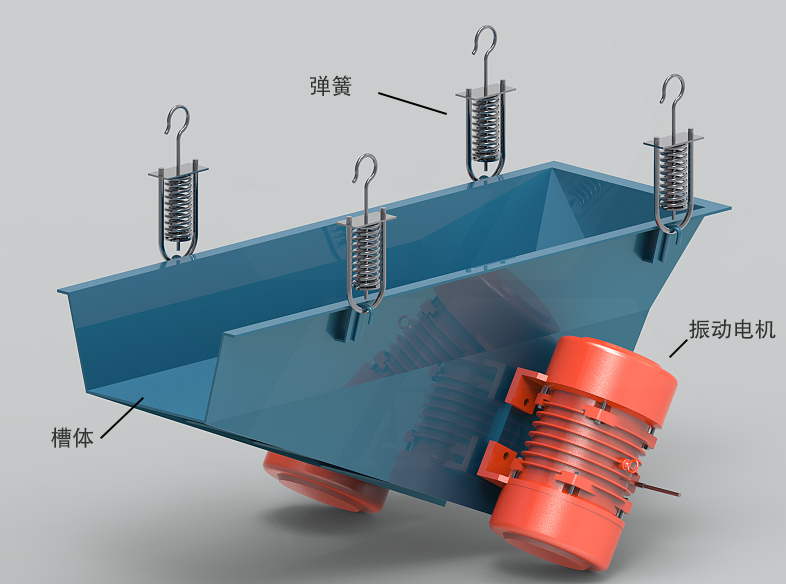

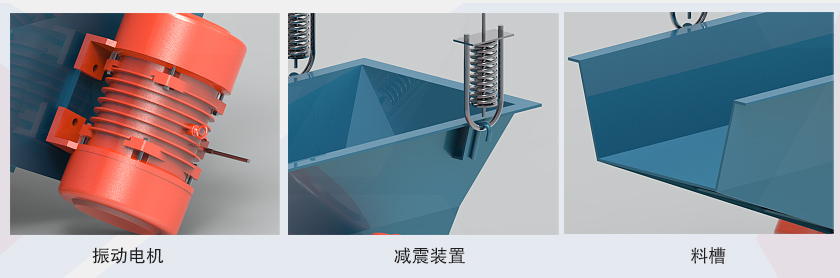

振動輸送給料機由槽體、振動電機、減震裝置、襯板等部分組成。

料槽：是承載構件，用來承受存?zhèn)}下來的物料，可根據使用要求做成敞開式或封閉式。

減振裝置：能有效隔絕設備運行振動所引起的低頻草藥，可有效杜絕共振現象，還可根據用戶要求安裝吊掛減震裝置。

襯板：16Mn襯板或高分子耐磨襯板，有助于維護槽體。

工作原理

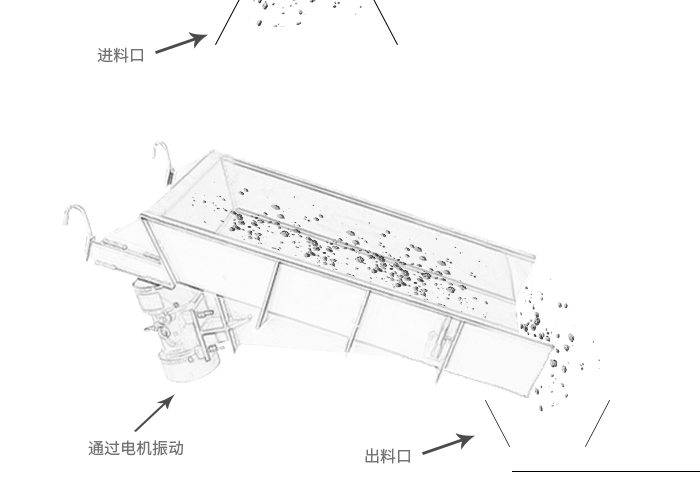

振動輸送給料機的給料過程是利用振動電機驅動給料槽沿著傾斜方向作周期直線往復振動來實現的，當給料槽振動的加速度垂直分量大于重力加速度時，槽中的料倍拋起，并按照拋物線的軌跡向前跳躍運動，拋起和下落在瞬間完成，由于振動電機的連續激振，給料槽連續振動，槽中的料廉租向前跳躍以達到給料的目的。

技術參數

類型	型號	生產率(t/h)		給料粒度mm	雙振幅mm	供電電壓	電流(A)		有功功率	配套控制箱型號	設備總重
		水平	-10o				工作電流	表示電流
基本型	GZ1	5	7	50	1.75	220	1.34	1	0.06	XKZ-5G2	73
	GZ2	10	14	50			3.0	2.3	0.15		146
	GZ3	25	35	75			4.58	3.8	0.2		217
	GZ4	50	70	100			8.4	7	0.45	XKZ-20G2	412
	GZ5	100	140	150			12.7	10.6	0.65		656
	GZ6	150	210	200	1.5	380	16.4	13.3	1.5	XKZ-20G3	1252
	GZ7	250	350	250			24.6	20	3	XKZ-100G3	1290
	GZ8	400	560	300			39.4	32	4	XKZ-200G3	3040
	GZ9	600	840	350			47.6	38.6	5.5		3750
	GZ10	750	1050	500			39.4×2	32×2	4×2	XKZS-200G3	6495
	GZ11	1000	1400	500			47.6×2	38.6×2	5.5×2		7680
上振型	GZ3S	25	35	75	1.75	220	4.58	3.8	0.2	XKZ-5G2	242
	GZ4S	50	70	100			8.4	7	0.45	XKZ-20G2	457
	GZ5S	100	140	150			12.7	10.6	0.65		666
	GZ6S	150	210	200	1.5	380	16.4	13.3	1.5	XKZ-20G3	1246
	GZ7S	250	350	250			24.6	20	3	XKZ-100G3	1960
	GZ8S	400	560	300			39.4	32	4		3306
封閉型	GZ1F	4	5.6	40	1.75	220	1.34	1	0.06	XKZ-5G2	77
	GZ2F	8	11.2	40			3.0	2.3	0.15		154
	GZ3F	20	28	60			4.58	3.8	0.2		246
	GZ4F	40	56	60			8.4	7	0.45	XKZ-20G2	464
	GZ5F	80	112	80			12.7	10.6	0.65		668
	GZ6F	120	168	80	1.5	380	16.4	13.3	1.5	XKZ-20G3	1278
輕槽型	GZ5Q	100	140	200	1.5	220	12.7	10.6	0.65	XKZ-20G2	682
	GZ6Q	150	210	250		380	16.4	13.3	1.5	XKZ-20G3	1326
	GZ7Q	250	350	300			24.6	20	3	XKZ-100G3	1992
	GZ8Q	400	560	350			39.4	32	4		3046
平槽型	GZ5P	50	70	100	1.5	220	12.7	10.6	0.65	XKZ-20G2	633
	GZ6P	75	105			380	16.4	13.3	1.5	XKZ-20G3	1238
	GZ7P	125	175				24.6	20	3	XKZ-100G3	1858
寬槽型	GZ5K1		200	100	1.5	220	12.7×2	10.6×2	0.65×2	XKZS-20G2	1316
	GZ5K2		240								1343
	GZ5K3		270								1376
	GZ5K4		300								1408
園管型	GZ1G	2		50	1.75	220	1.34	1	0.06	XKZ-5G2	80
	GZ2G	4		50			3.0	2.3	0.15	XKZ-5G2	154
	GZ3G	10		60			4.58	3.8	0.2	XKZ-5G2	234
	GZ4G	20		70			8.4	7	0.45	XKZ-20G2	448
	GZ5G	40		80			12.7	10.6	0.65	XKZ-20G2	668
特大型	GZ11-T	1000物料為煤比重0.85		300	1.5	380	47.6×2	38.6×2	5.5×2	SZK100	9800
微型	GZV1	0.1		8	1.5	220	0.08		0.005	XKZV- II	4
	GZV2	0.5		10	1.5		0.12		0.008		7
	GZV3	1		15	1.5		0.15		0.02		12
	GZV4	2		20	1.5		0.2		0.025		18
	GZV5	4		20	1.5		0.25		0.03		27
	GZVK1	5		50	1.2		0.25		0.03		17.4
	GZVK2	6		50	1.2		1.34		0.06	XKZ-5G2	45
