無軸管式螺旋輸送機

產品介紹

無軸管式螺旋輸送機是在管式螺旋輸送機基礎上選用的是無軸螺旋葉片，304不銹鋼無縫鋼管焊接，抗纏繞性強，輸送距離長。無軸管式螺旋輸送機可以水平或小傾角輸送粉狀、顆粒狀及小塊狀物料，由于采用了無軸設計，可輸送傳統管式螺旋輸送機不能或不易輸送的物料，如濕的和糊狀物料、半流體和粘性物料、易纏繞和易堵塞物料、污水處理廠輸送格柵柵渣、污泥等物料一般使用的均是該種類型的螺旋輸送機，在輸送過程中，同時完成攪拌、混合等工序，其輸送量是有軸螺旋輸送機的1.5倍或更高。

行業應用

無軸管式螺旋輸送機主要用于水平或小傾角輸送粉狀、顆粒狀及小塊狀物料，輸送物料溫度不宜超過200℃，廣泛應用于建材、冶金、煤炭、化工、污水處理、輕工業等行業。

突出優勢

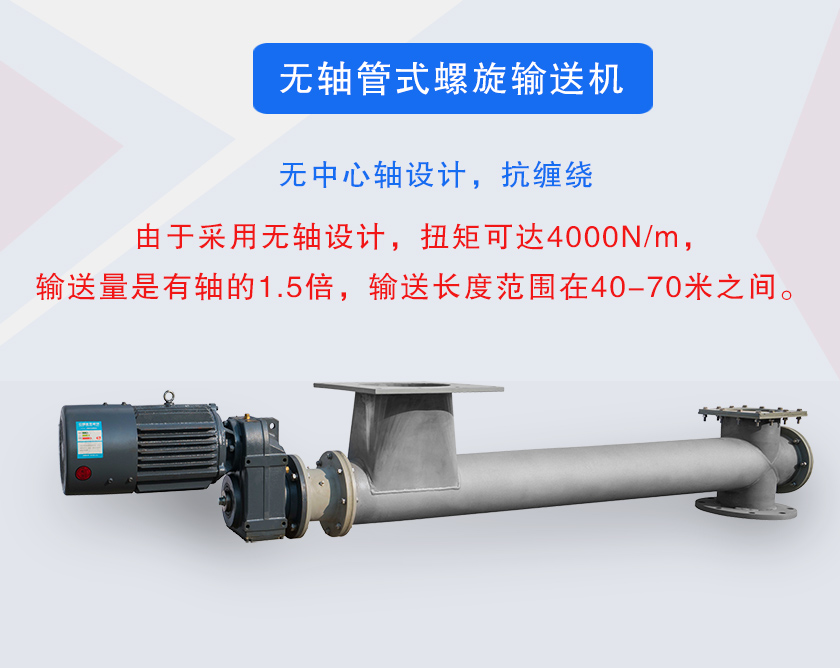

1、無中心軸設計，抗纏繞。

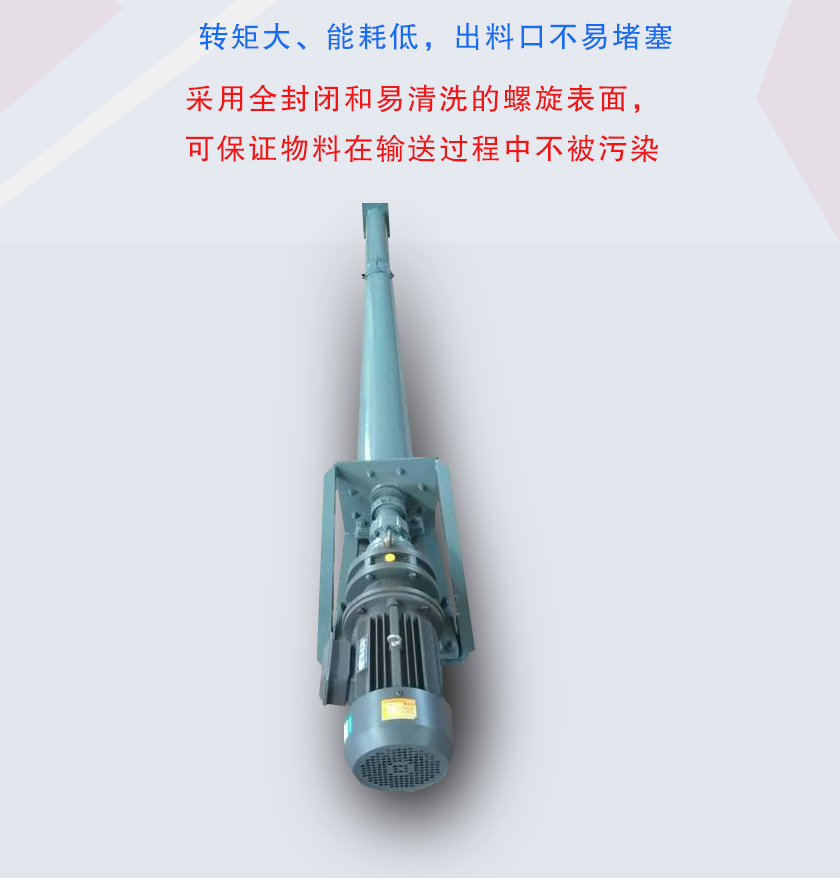

2、轉矩大、能耗低，出料口不易堵塞。

3、由于采用無軸設計，扭矩可達4000N/m，輸送量是有軸的1.5倍，輸送長度范圍在40-70米之間。

4、采用全封閉和易清洗的螺旋表面，可保證物料在輸送過程中不被污染。

細節與結構

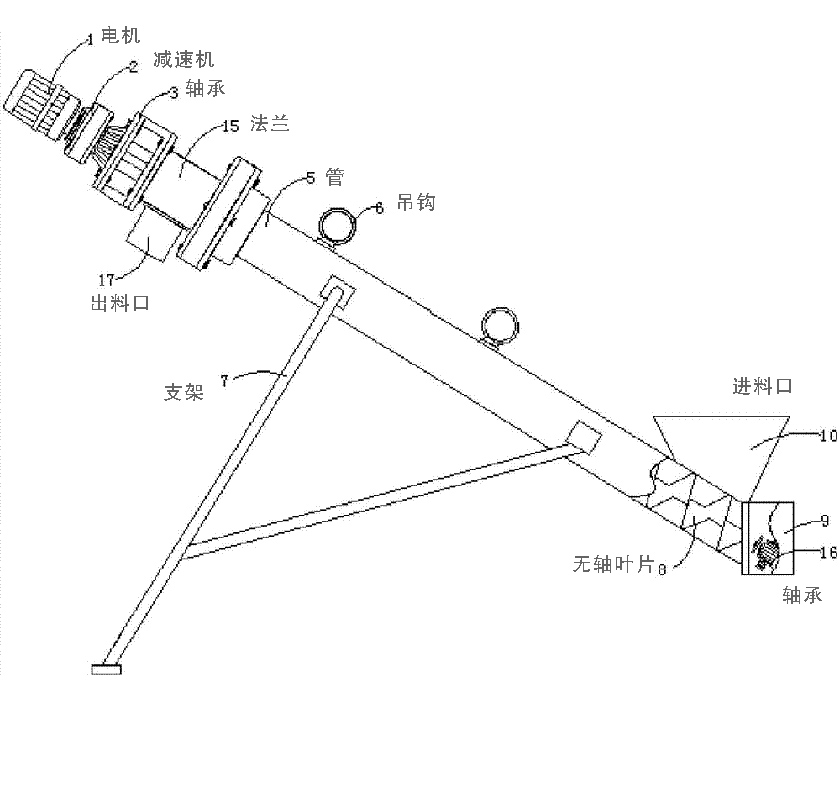

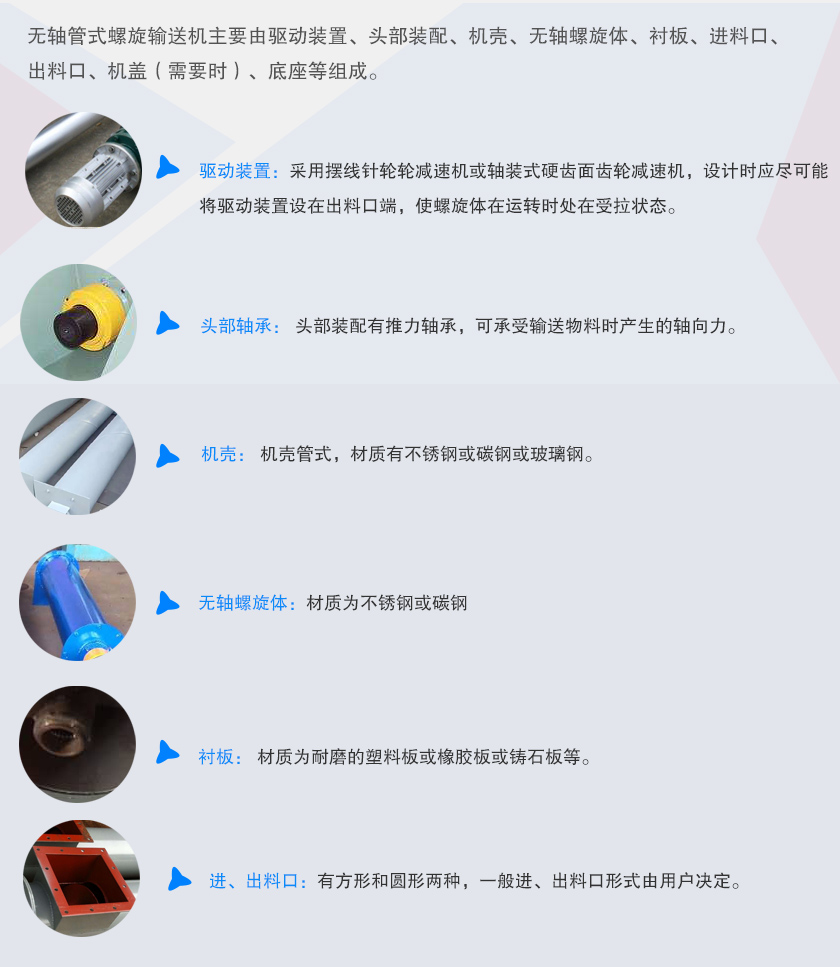

無軸管式螺旋輸送機主要由驅動裝置、頭部裝配、機殼、無軸螺旋體、襯板、進料口、出料口、機蓋（需要時）、底座等組成。

1、驅動裝置：采用擺線針輪輪減速機或軸裝式硬齒面齒輪減速機，設計時應盡可能將驅動裝置設在出料口端，使螺旋體在運轉時處在受拉狀態。

2、頭部裝配有推力軸承，可承受輸送物料時產生的軸向力。

3、機殼：機殼管式，材質有不銹鋼或碳鋼或玻璃鋼。

4、無軸螺旋體：材質為不銹鋼或碳鋼。

5、襯板：材質為耐磨的塑料板或橡膠板或鑄石板等。

6、進、出料口：有方形和圓形兩種，一般進、出料口形式由用戶決定。

工作原理

無軸管式螺旋輸送機是依靠電機帶動無軸螺旋旋轉，在物料重力和螺旋推力的作用下在管內向前移動，來達到對物料進行輸送的目的。

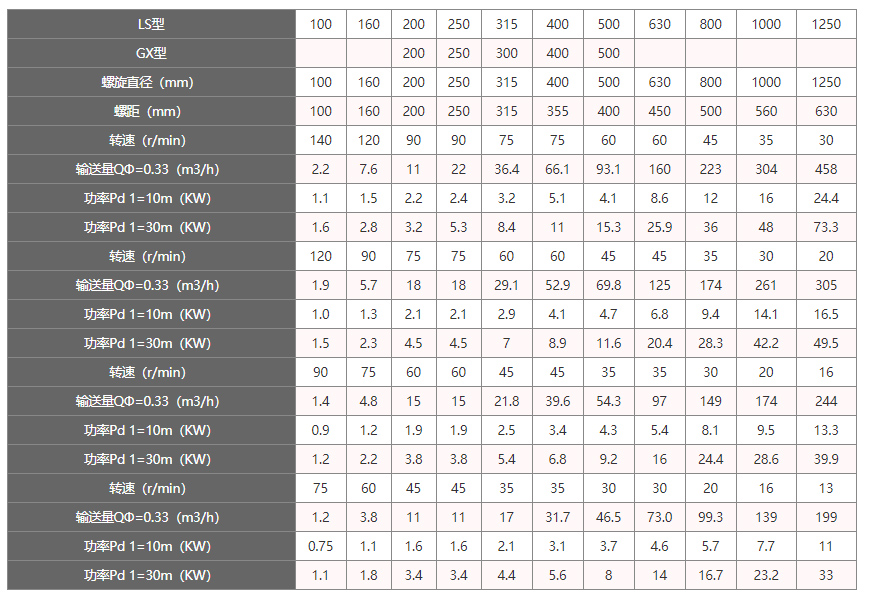

技術參數
