項目概述：
項目名稱：吉林某部隊綜合射擊場自動控制系統
項目目的：提高軍事訓練保障的自動化水平，提高訓練效益，確保訓練質量。對增強射擊訓練保障能力起到十分積極的作用，有著非常廣泛的實用價值。
項目概述：該系統主要用于綜合射擊場設備的控制和檢測，以網絡來控制分散的目標設備。由指揮所的計算機通過網絡發出不同目標指令，各目標的可編程控制器接收到指令后立即控制執行機構工作，可編程控制器再把執行機構工作情況和鋁箔傳感器的數據傳送到指揮所的計算機上顯示出來，并將該數據保存到數據庫。

項目要求：
      該系統由1個主站（Simens CPU315），10個從站（Simens CPU224）組成，各工作站間組成鏈型網絡，整個網絡通信遵循Profibus-DP現場總線協議。各站間距離大約10Km，由此決定采用光纖傳輸。光纖傳輸設備需配合系統滿足以下指標：
1．系統可靠性：100%
2．命中彈數采集準確率：100%
3．數據傳送時間：<0.5秒
4．連續工作時間：不限
通過實地測試，Ci-pf110/120完全能夠滿足該系統的要求。

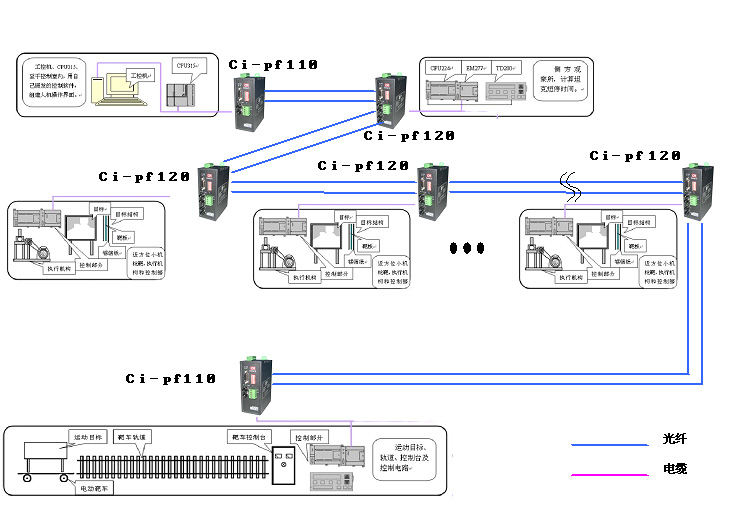

網絡拓撲結構：
