色標傳感器常用于檢測特定色標或物體上的斑點，它是通過與非色標區相比較來實現色標檢測，而不是直接測量顏色。色標傳感器實際是一種反向裝置，光源垂直于目標物體安裝，而接收器與物體成銳角方向安裝，讓它只檢測來自目標物體的散射光，從而避免傳感器直接接收反射光，并且可使光束聚焦很窄。利用這些典型的特性，色標傳感器可以用在很多場合，比如制袋機、分切機、 膜切機、包裝機等，是應用在印刷和包裝設備檢測常用的傳感器。以下以邦納的R58系列的色標傳感器為例介紹色標傳感器的典型應用。
邦納公司的R58A型色標傳感器，是針對不同用戶應用，推出的一款更具性?xún)r(jià)比的解決方案。R58A色標傳感器同時具有綠色或紅色LED光源可選，最快響應時間可達到15微秒。雙極性輸出NPN/PNP，可以通過多圈電位器調節色標輸出，更加便于OEM客戶現場操作者使用。
R58A檢測標簽上色標：

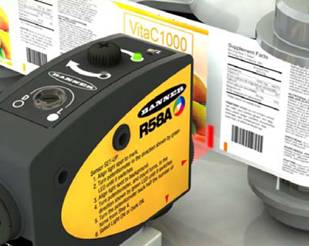

圖一：檢測標簽
圖二：安裝于卷帶上的R58A型色標傳感器
以高亮LED為發光光源色標傳感器可以檢測在不同顏色物體發射的光，通過反射光強弱變化來判斷區別繼而輸出。因此用LED光源的傳感器可在很寬范圍上檢測顏色的微小變化。從圖一，圖二中看到安裝于印刷機上R58A色標傳感器對經過的紙張進行檢測，通過檢測色標對光束的反射或吸收量與周?chē)牧舷啾鹊牟煌鴮?shí)現檢測，嚴格與照射在目標上的光譜成分相對應，一旦發覺有標簽出現時，R58傳感器立刻將信號傳出給后臺PLC系統，此時可以進行后續定位，分切等處理。
R58A分切及定位：
圖三：進行分切及定位的R58A色標傳感器
R58A色標傳感器特別適用于定位，R58A色標傳感器的最快響應時間可達50微秒并且重復精度可以達到25微妙加上其特長的景深 +/-3mm，可以適合于抖動場合的實際應用。具有 10KHz 的快速開關響應頻率，能夠支持絕大多數高速檢測的應用。
實際應用過程中，圖三中下方是被測物體，在被測物體下是傳輸帶系統，被測物體可以方便面包裝塑料薄膜，也可以是電視機的包裝紙板，也可以是產品說明書等等，在被測物體上印有一條檢測線，每固定距離分段印有一個色標（國際標準色標或者其他形式色標點）。運行時，固定于被測物體上方的R58A色標傳感器，以點（色標）為基礎，進行檢測，當檢測到被測物體上光標出現時，R58A發出NPN/PNP信號給后臺的控制系統，隨后控制系統給出切割或者打孔的信號，切割機或者打孔機做出相應的操作，進行分切或者打孔。
以上向讀者介紹了色標傳感器兩個典型的應用方案，目前，色標傳感器系列典型的應用包括：高速自動三邊封制袋機、分切機、膜切機.、枕式/臥式包裝機等。膜切機的應用文章可見邦納公司網站，不同于以往堅固的鋅合金外殼和丙烯透鏡的色標傳感器，R58A具有堅固的鑄鋅外殼，可以應用于環境較為惡劣的飲料包裝機械現場。
