一、惠豐變頻器基本調速方式簡介
　　F1000—G系列變頻器共有11種調速運行方式，分別為點動運行、鍵盤調速運行、端子調速運行、“三段速”調速運行、“七段速”調速運行、“自動循環”運行、模擬量調速運行、鍵盤與端子組合調速運行、“三、七段速”與端子組合調速運行、“三、七段速”與鍵盤組合調速運行、模擬量與“三段速”組合調速運行、模擬量與“七段速”組合調速運行、編碼調速運行等。模擬量調速可用電壓DC0～5V, DCO～10V 或電流 DC4～20mA 進行無極調速。此系統使用0～10V 模擬電壓作為給定量，進行開環調速；多段速采用外部輸入端子CM、OP6、OP2、OP3、OP4，進行三段速調速。OP2、OP3、OP4是低、中、高三段速速度選擇端子。CM是輸入公共端，OP6是啟動正轉信號。

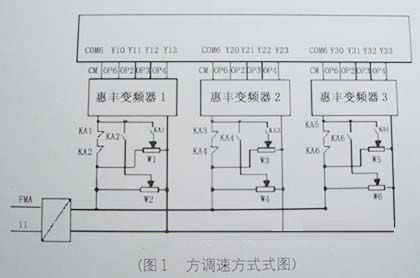

如（圖10004）中當Y10、Y11有輸出時，變頻器為低速運行；當Y10、Y12有輸出時，為中速運行；當Y10、Y13有輸出時，為高速運行。變頻器2、3原理與此相同。三段速分別設置為15Hz、30Hz、45Hz。在模擬量調速時，通過調整W1、W2的分壓比設置KA1閉合時變頻器高速運行，KA2閉合時為低速運行，當KA1、KA2都斷開時，變頻器為最高速。變頻器2、3原理此相同。通過編程，PLC根據操作臺發出的信號，選擇控制方式：模擬量調速或多段速調速。惠豐變頻器的多段速調速比模擬量調速有較高優先級。
　　二、系統構成
　　2.1 工藝流程圖（見圖2）

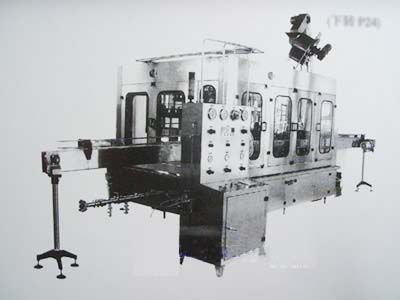

根據工藝要求，灌裝機前面的輸送帶分成若干段。A、B、C、D、E為輸送帶，M13、M14、M15分別為A、B、C帶的托動電機。D帶與灌裝機機械聯動，E帶由另一電機托動。另外，各帶上均有光電傳感器測瓶流速度。PLC根據平流調整各端傳送帶的速度。


2.2 電氣系統原理圖（見圖3）
　　變頻器1、2、3分別控制電機M13、M14、M15，主回路接線圖略。PLC為FX2—64MR。FMA、11是來自灌裝機變頻器0～10V的輸出信號。兩圖中的PLC為同一PLC，圖2中的COM6接DC24V電壓，控制輔助繼電器。
　　2.3 惠豐變頻器的參數設置：F204=3, F205=2, F206=2, F302=15, F308=30, F314=45。
　　三、控制思路
　　變頻器1、2、3的調速方式為兩種：
　　3.1 來自灌裝機主機變頻器的模擬信號DC0～10V，經過隔離器轉換為線性DC0～10V，再經過電位器分壓作為變頻器1、2、3的給定信號，以控制電機M13、M14、M15，這樣可以做到輸送帶與灌裝機的速度很好匹配。
　　3.2 采用多段速控制端子CM、OP6、OP2、OP3、OP4，通過PLC編程，由PLC發出控制信號以控制速度。PLC根據灌裝機發出的信號來判斷使用那種速度控制方式，由根據瓶流速度來選擇高低速。在模擬信號控制時，是通過輔助繼電器KA1和KA2、KA3和KA4、KA5和KA6的組合，經W1、W2、W3、W4、W5、W6分壓控制變頻器輸出速度。在多段速時通過PLC的輸出Y10、Y11、Y12、Y13、Y20、Y21、Y22、Y23、Y30、Y31、Y32、Y33分別調節各個變頻器的輸出頻率已達到多段輸送帶的速度匹配及與灌裝機的速度匹配。在模擬控制方式調整中，電位器分壓比的控制是個關鍵，通過生產調試中的摸索，終于找到了比較好的速度匹配。分壓比一旦調好，不得隨意改動。
　　四、應用效果
　　在兩種速度控制方式下，分別調整各變頻器的多段速度頻率及電位器的分壓比，做到了輸送帶速度與灌裝機速度得很好匹配，運行穩定可靠。實踐證明惠豐F1000—G變頻器完全滿足啤酒灌裝生產線輸瓶帶的調速要求。提高了生產效率。此種變頻器控制方式也可用于其他需要速度配合的電機變頻調速。
