魏德米勒光伏解決方案：PV SMART緊湊型匯流箱。PV SMART為1000伏或1500伏的直流電光伏設備而設計。——簡單，快捷地安裝8到32支光伏組串——PUSH IN聯接系統融合每支組串。

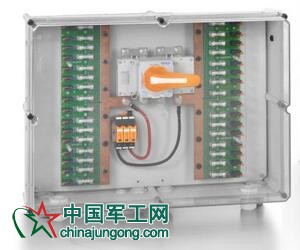

設備連接箱體將光伏系統構成不同的級別，并匯集各個光伏組串的功率。為了實現這一功能，魏德米勒公司提供新型PV SMART匯流箱，其為1000 伏直流電或1500伏直流電的光伏系統而設計。 PV SMART專為價格敏感的系統而設，節省空間，幾乎不需維護，并且易于安裝。單個組串的連接-輸入八到三十二個，輸出一到兩個-在兩個核心印刷電路板上使用PUSH IN連接系統。它們也是專門為直流應用設計的熔斷器（10 x 38 mm）進行必要單獨的聯接。PV SMART外殼由耐沖擊GFRP塑料（玻璃纖維增強聚酯）制成，防護等級為IP 65，可以在-20°C至+ 50°C的溫度下可靠地使用，并為每個項目單獨定制。為了保證PV SMART機箱的長使用壽命，魏德米勒將對其進行廣泛的實驗室測試。內置的組件按照IEC 61439-2進行認證，并符合最新的安全標準。

光伏系統在世界各地的各種環境條件下使用，在沙漠中，在熱帶地區，海上或山脈，在寒冷和炎熱中- 無論在哪兒，系統都需要可靠地工作，并提供盡可能高的產量。高質量的組件是確保整個運行期間系統保持良好性能的關鍵。另一個成功運作的決定性因素是投資時間的短期報酬率。隨著競爭的壓力越來越大，投資考慮越來越重要。上述情況對所使用匯流箱的設計和版本有直接影響。魏德米勒的PV SMART匯流箱滿足并支持前述的全部情況。例如，PV SMART匯流箱的開發確保定期維護已安裝電纜的工作量與標準解決方案相比大為減少。PV SMART通過組件優化，確保箱體可以在高溫下輕松使用。PV SMART可以地面安裝也可以壁掛安裝。箱體內部，使用PUSH IN聯接技術將各個光伏組串直接連接到印刷電路板上。LUF 10.00 PCB電源端子允許簡便免工具接線，導線橫截面為0.5至16平方毫米（AWG 20 ... 4），安裝時間可節省50％。輕松地使用PUSH-IN聯接技術簡單插入。完成！LUF 10.00電源端子可以手動使用橙色的釋放桿簡單地完成打開接觸點的操作。

同時，PV SMART匯流箱也可以安裝WM4 C光伏接頭，客戶只需“插入”組串，其內部布線已經在工廠中完成。

光伏行業要求規定了每根組串的熔斷器規格。 魏德米勒使用直流電安全熔斷器（10 x 38毫米）滿足這一要求，其可在輕松安裝在印刷電路板上。 專為直流電應用而設的熔斷器的電流應用范圍為2至20安培。 這范圍不適用于交流熔斷器。

PV SMART可以針對不同的光伏系統進行配置，例如具有防雷保護和/或監控系統系統。 諸如不同型號的Weidmüller“Transclinic”監控系統確保了系統始終如一的高收益，這是經濟，競爭性操作的決定性因素。“Transclinic”能夠進行準確的故障分析，從而可以對系統進行特定的調整，從而增加光伏電站的收入并顯著降低維護成本。 為了傳輸測量出的電流電壓數據，“Transclinic”具有帶Modbus RTU協議的RS-485接口。

自2007年以來，魏德米勒一直在為世界各地近一百個國家的主要光伏項目提供支持，為其生產和供應匯流箱。魏德米勒目前擁有131,000多個匯流箱，聯接已安裝的光伏面板功率超過10.2GWP，相當于約5300萬個光伏面板。魏德米勒的光伏專家支持從第一計劃階段到正在執行的所有工廠項目。
